Frese per mais: i 'campioni nell'eliminazione dei trucioli' nella lavorazione di cavità

Frese per mais: i 'campioni nell'eliminazione dei trucioli' nella lavorazione di cavità

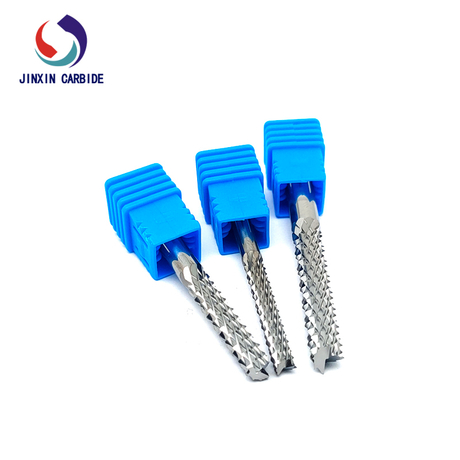

Nel mondo della lavorazione CNC, la scelta dell'utensile da taglio spesso determina l'efficienza e il successo del processo di lavorazione. Quando si affrontano compiti che comportano cavità profonde, fessure strette o la rimozione di grandi quantità di materiale, esiste un tipo di utensile da taglio che si distingue costantemente come il 'preferito' sia dai programmatori che dagli operatori di macchina: la fresa per mais, nota anche come fresa per mais con scanalatura elicoidale indicizzabile o fresa con scanalatura ondulata.

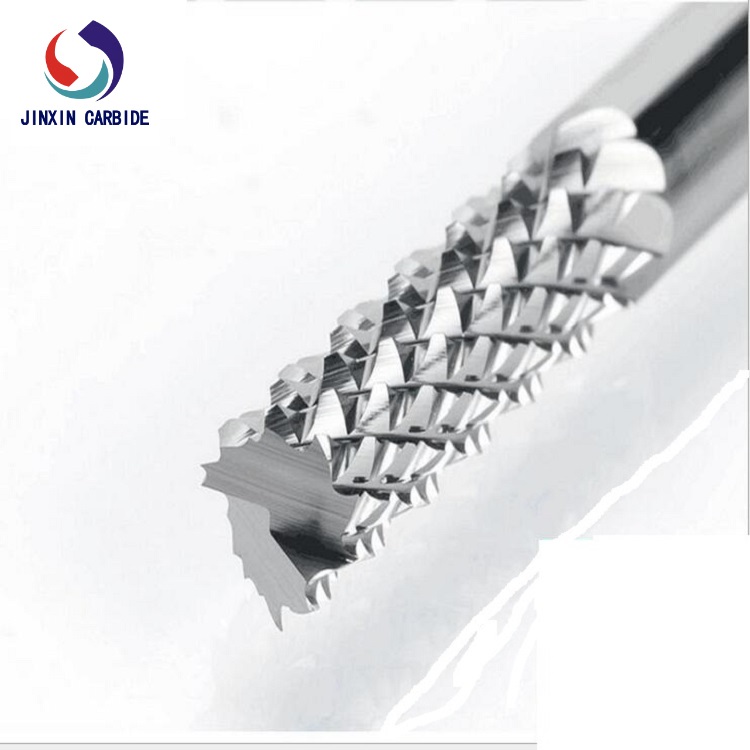

Come suggerisce il nome, il corpo di questa fresa presenta spirali concentriche di taglienti che ricordano la forma di una pannocchia di mais. Questa forma unica non ha solo scopi estetici, ma piuttosto un brillante esempio di progettazione ingegneristica. Oggi esamineremo in modo approfondito i principali vantaggi della fresa per mais.

1. Evacuazione truciolo superiore: la soluzione per la lavorazione di tasche profonde

Questa è la caratteristica di cui la fresa per mais va più orgogliosa. Quando si lavorano tasche profonde, la sfida più grande affrontata dalle tradizionali frese a fondo piatto è l'inceppamento da truciolo. I trucioli si accumulano nelle scanalature e non possono essere evacuati in tempo; questo non solo graffia la superficie lavorata ma, nei casi più gravi, può portare alla scheggiatura o addirittura alla rottura dell'utensile.

La fresa per mais utilizza un design del tagliente elicoidale segmentato. Le scanalature per i trucioli sono più profonde e prive di ostacoli rispetto a quelle delle frese standard. Ancora più importante, questo speciale tagliente a forma ondulata genera una spinta assiale durante il taglio, agendo come un 'nastro trasportatore' per spingere continuamente i trucioli verso l'uscita. Durante la lavorazione di scanalature e cavità profonde, previene efficacemente il blocco dei trucioli, garantendo un processo di lavorazione fluido e sicuro.

2. Taglio pesante e velocità di avanzamento elevate: un aumento dell'efficienza

Le frese per mais utilizzano tipicamente un design montato su inserti (dove gli inserti sono montati sul corpo della fresa); gli inserti sono solitamente realizzati in metallo duro (come l'YG6X menzionato prima o gli inserti rivestiti), mentre il corpo fresa è realizzato in acciaio legato ad alta resistenza.

Poiché i taglienti sono disposti secondo uno schema ondulato e intermittente, ciascun inserto entra ed esce dal pezzo in segmenti durante il taglio. Questo design riduce significativamente la lunghezza del tagliente attivamente impegnato nel processo di taglio, riducendo così sostanzialmente la resistenza al taglio (forza di taglio). A parità di potenza della macchina utensile, le frese per mais possono utilizzare maggiori profondità di taglio (Ap) e maggiori avanzamenti (F), rendendole particolarmente adatte all'asportazione di grandi quantità di materiale durante la fase di sgrossatura degli stampi, e capaci di accorciare notevolmente i cicli di lavorazione.

3. Eccellente dissipazione del calore, prolungando la durata dell'utensile

Sebbene il taglio intermittente possa sembrare soggetto a urti, per le frese per mais è proprio questo il vantaggio. Dopo ogni azione di taglio, c'è un 'tempo di inattività' durante il quale il tagliente è lontano dal pezzo in lavorazione, consentendogli di entrare in contatto con il liquido refrigerante (o essere raffreddato ad aria), dissipando così rapidamente il calore.

Questo ciclo 'taglio-taglio-raffreddamento' previene efficacemente l'accumulo di calore sul tagliente causato da un attrito continuo e prolungato, riduce l'usura termica e quindi prolunga la durata dell'utensile.

4. Elevata redditività: sostituire l'inserto, non l'utensile

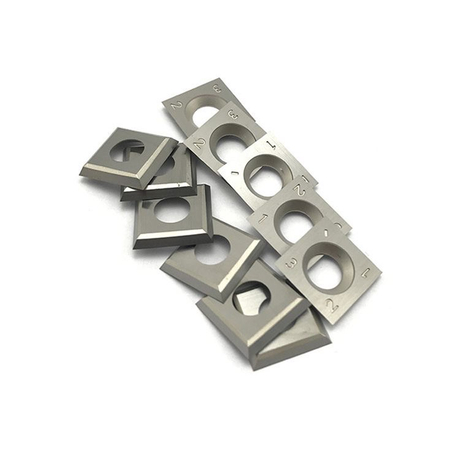

Rispetto alle frese in metallo duro integrale, le frese per mais utilizzano generalmente un design modulare o indicizzabile. Qualora un particolare tagliente dovesse usurarsi o danneggiarsi, sarà necessario sostituire solo l'inserto corrispondente, senza la necessità di rottamare l'intero, costoso corpo utensile. Inoltre, la maggior parte degli inserti presenta taglienti multipli (come i taglienti a quattro taglienti); una volta che l'inserto diventa smussato, può essere ruotato con un'angolazione diversa e continuare a essere utilizzato. Questa funzione 'sostituisci l'inserto, non la taglierina' riduce significativamente le scorte di utensili e i costi di approvvigionamento di un'azienda.

5. Taglio regolare e forte resistenza alle vibrazioni

Le frese per mais hanno tipicamente un ampio angolo dell'elica e i loro taglienti sono disposti secondo uno schema intrecciato. Ciò garantisce una distribuzione più uniforme delle forze di taglio nella direzione circonferenziale, evitando la sensazione di impatto associata alle frese convenzionali che 'tagliano completamente in un unico passaggio'. Quando si lavorano pezzi sottili o in condizioni di lunga sporgenza, le frese per mais spesso mostrano una resistenza alle vibrazioni superiore rispetto alle frese standard con le stesse specifiche, con conseguente migliore finitura superficiale (sebbene si tratti di lavorazione grezza, vibrazioni eccessive possono comunque influire sulla precisione).

Applicazioni tipiche della fresa a denti di mais:

Costruzione stampi: Sgrossatura di grandi stampi ad iniezione e stampi per pressofusione.

Produzione aerospaziale: lavorazione grezza di componenti strutturali in lega di alluminio o lega di titanio.

Macchinari generali: lavorazione di scanalature profonde, superfici a gradini e rimozione di grandi quantità di materiale.

Consigli per l'uso:

Evitare velocità di rotazione eccessivamente elevate: poiché la loro eccentricità del diametro esterno è leggermente maggiore di quella delle frese integrali e vengono utilizzate principalmente per la lavorazione di sgrossatura, la velocità lineare (Vc) è generalmente impostata leggermente inferiore rispetto alle frese di finitura.

Raffreddamento adeguato: sebbene la dissipazione del calore sia buona, è comunque necessario garantire un'ampia fornitura di refrigerante durante il taglio pesante per eliminare i trucioli e favorire il raffreddamento.

Evitare operazioni di finitura: le frese per mais vengono utilizzate principalmente per lavorazioni di sgrossatura; le superfici che producono manterranno una texture ondulata, che dovrà essere affrontata nelle successive operazioni di semifinitura e finitura.

Le frese per mais sono come le “bulldozer” nel campo della lavorazione dei metalli; il loro obiettivo primario non è la finitura superficiale, ma piuttosto, grazie al loro notevole 'appetito' (grande profondità di taglio) e all'efficiente 'capacità digestiva' (rapida asportazione del truciolo), dominano la fase di sgrossatura. Se avete problemi di rimozione dei trucioli durante la lavorazione di tasche profonde o se ritenete che la sgrossatura richieda troppo tempo, perché non provare questo 'Guerriero del mais'? Potrebbe semplicemente sorprenderti.
